DCQ-21型電壓抽取裝置
  隨著新技術的發展，微機自動化保護越來越多的在繼電保護中被應用和普及，而微機保護用的基本數據都來源于電力系統中的電壓互感器(PT)和電流互感器(CT)，微機保護系統對各種保護指標中，檢線路同期及線路有無電壓至關重要。大家都知道在高壓(500KV／220KV／110KV)雙電源供電系統中，在送電前必須檢線路同期或有無電壓。否則很可能造成整條電網癱瘓，造成無法估計的損失。
裝置特點
  在高壓電力系統中，必須要用高壓電容式電壓互感器，但其價格很昂貴運輸及安裝很不方便。而我公司開發的新一代電壓抽取裝置DCQ一21型是專門針對于微機自動化保護而開發設計的。供微機保護系統檢測和監控線路同期及有無電壓。本裝置具有體積小、重量輕(20Kg)線路簡單，內部元件數量少，精度高，調試簡捷方便、運行可靠等優點．應用于繼電保護中，可代替價格昂貴的高壓電容式電壓互感器，且無土建施工．有明顯的經濟效益和使用價值．
原理簡介
  本裝置是利用高壓電流互感器末屏來抽取電壓的。  當接入電流互感器末屏時，裝置的輸入及輸出兩端電壓和電流理論上同期并超前電流互感器一次端子對地電壓，但當接負載時二次輸出電壓的相位會改變，通過本裝置可以方便的調節直至滿足所需要的電壓值和相位。本裝置對于繼電保護裝置使用母線的線電壓及相電壓都適用，例：當裝置接線路A相電流互感器末屏時，其二次電壓正確選擇后可與CB電壓同相，見圖1若裝置接C相電流互感器末屏時，利用本裝置可將線路-30。移為-UA相同的相位見圖2，為同期檢查回路提供理想的電壓。
  總之可根據用戶選擇不同的線電壓進行相應的匹配，始終滿足用戶需要．
主要性能指示
  1額定輸入電流：12～40mA
  2輸出電壓：(100V  100／√3V)±1O％(按額定負載時)
  3額定輸出功率：5VA
  4二次有兩個二次線圈，每個線圈輸出電壓為100V、100／√3v兩種，且兩線圈可任意使用。
  5相角差<±5。
  6能承受50IHZ，2000V電壓歷時l min無擊穿或閃絡現象。

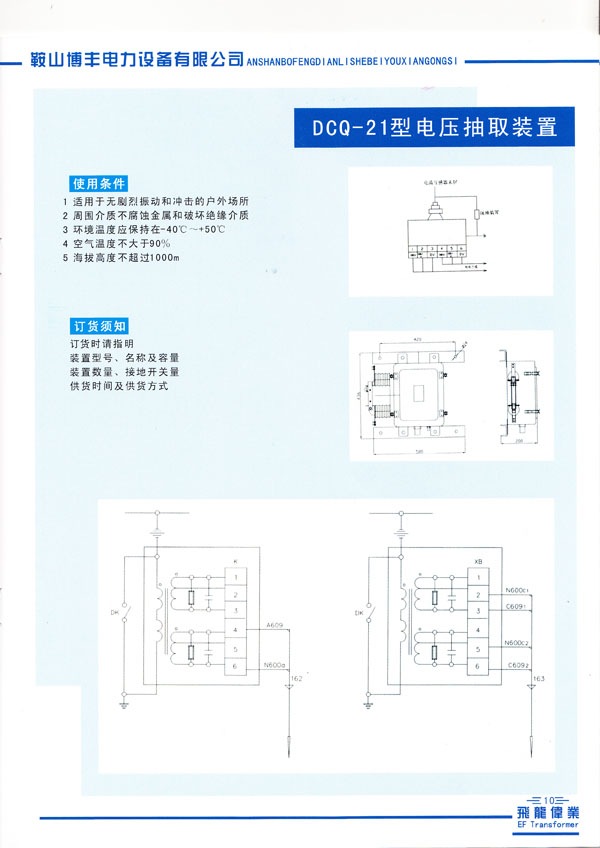

使用條件
    1適用于無劇烈振動和沖擊的戶外場所
    2周圍介質不腐蝕金屬和破壞絕緣介質
    3環境溫度應保持在-40℃~+50℃
    4空氣溫度不大于90％
    5海拔高度不超過1000m
訂貨須知
    訂貨時請指明
    l裝置型號、名稱及容量
    2 裝置數量、接地開關量
    3供貨時間及供貨方式
